Notas de taller · Cuchillería
Del acero en bruto al filo: temple, revenido y montaje de un cuchillo hecho a mano
Flontelelma reúne apuntes ordenados sobre cómo se elige un acero, cómo se le da forma al perfil y a los vaciados, qué ocurre dentro del metal durante el temple y qué queda por hacer cuando la hoja ya está dura: pulir, montar el mango, afilar y mantener el filo vivo.
01
Qué se publica aquí y con qué criterio
Este sitio recoge material escrito sobre el trabajo de taller aplicado a la cuchillería: los aceros y sus diferencias reales, los dos caminos clásicos para llegar a una hoja, los tratamientos térmicos, el acabado superficial, los sistemas de montaje del mango y las rutinas de afilado y conservación. Cada apartado se ordena siguiendo la secuencia en la que esas decisiones aparecen de verdad en el banco de trabajo, porque una elección tomada al principio —el tipo de acero, por ejemplo— condiciona todo lo que viene después.
Los textos son descriptivos, no normativos. Cuando se citan intervalos de temperatura o durezas, se dan como órdenes de magnitud habituales en la literatura técnica de tratamientos térmicos; cada colada y cada fabricante publica sus propias curvas, y esas hojas de datos mandan siempre sobre cualquier recomendación general. El trabajo con metal al rojo, disolventes, aceites de temple y máquinas de abrasión implica riesgos evidentes: protección ocular, guantes adecuados, ventilación y una idea clara de dónde está el extintor forman parte del oficio tanto como la lima.
02
Aceros al carbono y aceros inoxidables: en qué se diferencian de verdad
La frontera práctica entre ambas familias está en el cromo. Por debajo de aproximadamente un doce por ciento en solución, el metal se oxida al contacto con humedad, ácidos de fruta o restos orgánicos; por encima, se forma una capa pasiva muy fina que frena esa oxidación. De ahí nacen dos comportamientos distintos, no uno mejor y otro peor.
Los aceros al carbono —los que en el taller se manejan como aceros de herramienta sencillos, con carbono en torno al 0,8–1,0 % y poco elemento aleante— se calientan, se templan y se afilan con facilidad. Perdonan errores de forja, responden bien al recocido, alcanzan durezas altas con estructuras finas y se rectifican en la piedra en pocos minutos. A cambio exigen que el filo se seque y se engrase, y desarrollan pátina: ese tono grisáceo o azulado que aparece con el uso y que, lejos de ser un defecto, es una capa de óxido estable que protege el resto.
Los inoxidables de cuchillería añaden cromo y, según el tipo, molibdeno o vanadio. Ganan estabilidad frente a la corrosión y, en las composiciones con carburos duros, una retención de filo notable. Pagan por ello con tratamientos térmicos más exigentes —austenización a temperaturas más altas, tiempos de mantenimiento más precisos, a menudo tratamiento subcero para transformar la austenita retenida— y con un afilado más lento, porque los carburos que resisten el desgaste también resisten a la piedra.
Cuatro variables que conviene separar mentalmente
Al comparar aceros, la conversación mejora mucho si se dejan de mezclar propiedades que van cada una por su lado. Estas cuatro explican casi todas las diferencias que se notan en la mano:
- Dureza. Resistencia a la deformación permanente. Es lo que mide el ensayo Rockwell y lo que fija el revenido.
- Tenacidad. Capacidad de absorber un golpe o una torsión sin astillarse. Suele moverse en sentido contrario a la dureza.
- Retención de filo. Depende sobre todo del volumen y tipo de carburos y de la dureza de la matriz, no del nombre comercial del acero.
- Resistencia a la corrosión. Función del cromo libre en solución y, en menor medida, del acabado superficial de la hoja.
03
Forjar o quitar metal: dos caminos hacia el mismo perfil
La forja parte de una barra o de un tocho y desplaza masa: se estira la punta, se marca el talón, se abre la hoja y se deja la espiga con el grosor necesario. Bien ejecutada, ahorra material y permite llegar a geometrías —hojas anchas de barra estrecha, recurvas, distales pronunciadas— que por arranque saldrían caras. Exige control de temperatura: golpear demasiado frío introduce microgrietas, y calentar en exceso engrosa el grano y quema el carbono de la superficie.
El arranque de material, o stock removal, parte de una pletina ya laminada y elimina todo lo que sobra con sierra, taladro, lima y abrasivo. Es más previsible, no altera la estructura del acero antes del tratamiento térmico y permite trabajar cómodamente aceros que la forja complicaría, como los inoxidables de alto contenido en vanadio. Consume más material y más abrasivo, pero simplifica la repetibilidad.
Elegir uno u otro no es una cuestión de purismo. Es una decisión sobre qué recursos se tienen —fragua o no, potencia de la lijadora, tiempo disponible— y sobre qué acero se ha comprado. En cualquiera de los dos casos, la hoja llega a la fase siguiente en estado blando y con la geometría casi definitiva, salvo el filo, que se deja con un espesor de seguridad.
Formar los vaciados antes del temple
El vaciado es el rebaje que adelgaza la hoja desde el lomo hacia el filo, y es lo que decide cómo corta el cuchillo mucho antes que la afilada final. Un vaciado plano de altura completa reduce el material que el filo tiene que apartar; uno convexo aporta masa detrás del filo y aguanta mejor trabajos de golpeo; uno cóncavo deja un filo muy fino, cómodo de afilar y menos indicado para trabajos duros. Se marcan primero la línea central del canto con un rayador y el límite superior del vaciado, y se avanza en pasadas simétricas comprobando el espesor con frecuencia.
- Dejar el filo con entre 0,5 y 0,8 mm de espesor antes del temple reduce el riesgo de grietas y alabeos.
- Alternar lados cada pocas pasadas evita que el vaciado se desplace de la línea central.
- Refrigerar a menudo: el azuleado del acero en la lijadora indica un calentamiento local indeseado.
- Redondear los ángulos vivos del talón y de los taladros disminuye las concentraciones de tensión.
04
Recocido: dejar el acero manejable antes de mecanizar
Una pletina comercial suele llegar ya recocida, pero una hoja forjada, o una que ha sufrido calentamientos irregulares, conserva tensiones internas y zonas endurecidas que estropean brocas y limas. El recocido consiste en llevar el acero por encima de su temperatura crítica y enfriarlo muy despacio, de modo que el carbono se organice en una estructura blanda y homogénea.
En la práctica del taller pequeño esto se traduce en calentar hasta que la pieza deje de ser atraída por un imán, mantener el color unos minutos y después enterrarla en vermiculita, ceniza o cal apagada para que baje de temperatura durante horas. Los aceros de alta aleación necesitan ciclos controlados en horno con rampas descendentes; enfriar al aire, en ellos, endurece en lugar de ablandar. Un normalizado previo —uno o varios calentamientos con enfriamiento al aire tranquilo— afina el grano engrosado por la forja y mejora el resultado del temple posterior.
05
Temple, medio de enfriamiento y revenido
El temple transforma la estructura del acero. Al calentar por encima de la temperatura de austenización, el carbono entra en solución; si el enfriamiento es lo bastante rápido, no tiene tiempo de salir y queda atrapado en una estructura tensionada y muy dura, la martensita. Todo el arte está en enfriar deprisa donde hace falta sin que la pieza se agriete por la brusquedad del choque térmico.
El medio de enfriamiento se elige según el acero, no según la costumbre. Los aceros de temple al agua o a la salmuera enfrían muy rápido y son los más propensos a fisuras y alabeos. Los aceros de temple en aceite —la mayoría de los que se usan en cuchillería artesanal— piden aceites específicos, rápidos o medios, con el baño templado en torno a los cincuenta grados y volumen suficiente para no calentarse durante la inmersión. Los de alta aleación se templan al aire o en placas metálicas de enfriamiento, y muchos inoxidables requieren horno con protección contra la descarburación y un paso subcero posterior.
Del temple al revenido, sin pausas largas
Una hoja recién templada es dura y frágil, y está llena de tensiones. Conviene revenirla lo antes posible, idealmente en la misma jornada. El revenido devuelve algo de tenacidad a cambio de unos puntos de dureza: se mantiene la pieza a temperatura moderada durante un tiempo determinado, se deja enfriar y se repite el ciclo, normalmente dos o tres veces. En cuchillería, muchos aceros de carbono quedan en torno a 58–61 HRC tras un revenido bajo, mientras que las hojas destinadas a trabajos de golpeo se llevan a valores más bajos deliberadamente, buscando que se doblen antes que romperse.
La escala Rockwell C es sólo un número, medido con un penetrador cónico de diamante bajo carga normalizada. Dice cuánto resiste la superficie a la penetración, y nada más: no informa de la tenacidad, ni de la retención de filo, ni de si el tratamiento térmico fue correcto en el interior de la pieza. Dos hojas con la misma cifra pueden comportarse de forma muy distinta si una tiene el grano fino y la otra austenita retenida sin transformar.
06
Lijado y pulido de la hoja
Después del tratamiento térmico la hoja lleva cascarilla, alguna deformación mínima y las marcas del abrasivo anterior. El acabado se construye por progresión: cada grano debe borrar por completo las rayas del grano previo antes de pasar al siguiente, y el modo más fiable de comprobarlo es cambiar la dirección del lijado noventa grados en cada paso. Las rayas cruzadas que quedan a contraluz delatan el trabajo incompleto.
Con la hoja ya dura, el enemigo es el calor. Presionar contra la cinta genera temperaturas locales capaces de revenir el filo sin que se aprecie a simple vista más que un ligero tono pajizo; a partir de ahí, la hoja pierde dureza justo donde más falta hace. Pasadas cortas, presión ligera, refrigeración frecuente y grano nuevo cuando el viejo deja de cortar son mejores aliados que la fuerza.
Acabados habituales
- Satinado longitudinal
- Progresión hasta grano medio con las últimas pasadas paralelas al lomo. Discreto, fácil de renovar y poco sensible a las marcas de uso.
- Espejo
- Progresión larga hasta granos muy finos y pulido con pasta abrasiva. Reduce puntos de anclaje de la corrosión, pero exige mucho tiempo y muestra cada arañazo.
- Superficie de forja
- Se conserva la textura oscura del martillado en la parte alta de la hoja y sólo se pule la zona del vaciado. Requiere limpieza previa de cascarilla.
- Pátina forzada
- Óxido estable inducido en aceros al carbono con medios ácidos suaves. Es una capa protectora y decorativa, no un sustituto del engrasado.
07
El mango: cachas, espiga pasante y elección de materiales
El mango no es un accesorio: es la interfaz que decide si el cuchillo se controla con precisión o se sujeta a base de fuerza. Dos sistemas de montaje cubren la mayor parte del trabajo artesanal.
En el montaje con cachas, la espiga es plana y visible por el canto; dos piezas de material se pegan a ambos lados y se fijan con pasadores o remaches. Es un montaje robusto, fácil de reparar y muy tolerante con hojas de uso intensivo. La calidad depende del ajuste: superficies planas, adhesivo estructural bien repartido, taladros limpios y presión uniforme durante el curado.
En el montaje de espiga pasante —el de espiga estrecha que atraviesa un bloque perforado— el mango es una sola pieza y el conjunto queda más ligero y limpio de líneas. El taladro debe seguir el eje con precisión, y el sellado del alojamiento evita que entre humedad hasta la espiga, donde nadie la vería hasta que apareciera la corrosión. Muchas variantes combinan virola metálica delantera, separadores finos y remate posterior roscado o remachado.
Materiales y su tratamiento
- Maderas duras y estables como el nogal, el olivo o el boj: agradables al tacto y reparables, pero sensibles a los cambios de humedad si no se estabilizan.
- Maderas estabilizadas, impregnadas al vacío con resina: muy estables dimensionalmente, admiten pulido y no absorben líquidos.
- Materiales técnicos como micarta o laminados de fibra: indiferentes al agua, con buen agarre en húmedo y textura regulable según el grano final del lijado.
- Cuerno y asta: tradicionales y de aspecto muy vivo, aunque trabajan con el clima y desprenden un olor característico al lijarlos.
- Acabados de aceite: aceite de linaza polimerizado o aceites duros de origen vegetal, aplicados en capas finas con lijado suave entre ellas; renovables sin desmontar nada.
- Ceras, sobre acabado de aceite ya curado, para cerrar el poro y dar un tacto seco y mate.
08
Afilado, asentado y cuidado del filo

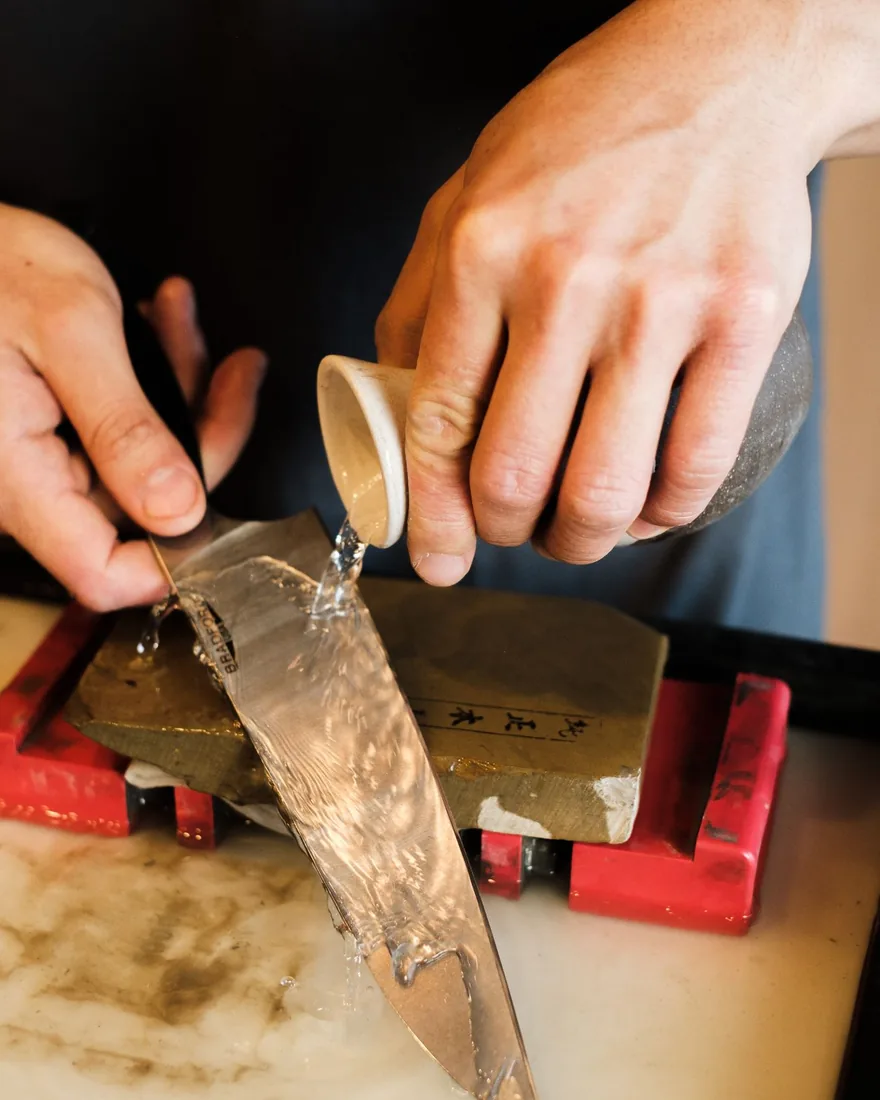

Un filo es el encuentro de dos superficies. Afilar consiste en rebajar ambas hasta que se corten en una línea; cuando esa línea existe y está limpia, el cuchillo corta. Todo lo demás —ángulos, piedras, secuencias— son medios para llegar ahí de forma repetible.
El indicador más fiable durante el proceso es la rebaba: ese hilo finísimo de metal que aparece en el lado contrario cuando la piedra ha llegado al filo. Si se recorre todo el borde y la rebaba se nota en toda su longitud, el primer lado está terminado; entonces se repite en el otro y se pasa a granos más finos, cuyo trabajo es afinar el corte y eliminar los restos de esa rebaba.
El asentado o repaso no quita apenas material: alinea el filo microscópicamente doblado por el uso. Un chaira liso, una cinta de cuero con abrasivo fino o unas pocas pasadas en una piedra muy fina devuelven capacidad de corte a un cuchillo que todavía no necesita afilarse de verdad. Reservar el afilado completo para cuando el repaso ya no responde alarga notablemente la vida de la hoja.
Rutina de mantenimiento
- Lavar a mano y secar de inmediato; el lavavajillas combina calor, sal y humedad prolongada.
- En aceros al carbono, aplicar una película muy fina de aceite apto para uso alimentario tras el secado.
- Evitar tablas de vidrio, piedra o cerámica: el filo se pierde contra la superficie, no contra el alimento.
- Guardar en funda, taco o barra magnética, nunca suelto en un cajón con otros metales.
- Repasar con frecuencia y afilar poco; así se conserva la geometría original del vaciado.
- Revisar el mango de vez en cuando: holgura en un pasador o una junta abierta se corrigen mucho mejor pronto.
09
Cómo escribir a Flontelelma
Flontelelma es un proyecto informativo y editorial: publica textos sobre cuchillería artesanal y no vende cuchillos, materiales ni servicios de taller. No hay formularios, ni registro, ni suscripción; la única vía de contacto es el correo electrónico.
Si detectas un error, quieres proponer un tema relacionado con los aceros, los tratamientos térmicos, el montaje o el afilado, o tienes una duda sobre algo publicado aquí, escribe a [email protected]. Los mensajes se leen y se responden cuando el contenido lo requiere.
